Nowy system jest już dawno rozpakowany, a głośniki znalazły swoje miejsce. Teraz nadchodzi moment okablowania. I chociaż jest ono niezbędne, większość z nas nie lubi ciągnąć kabli przez cały pokój. Nic dziwnego, w końcu przy okablowaniu wymagana jest zręczność i cierpliwość, ale gdy zrozumiesz ogólne zasady i poświęcisz temu trochę czasu, to skomplikowane zadanie może być bardzo szybko rozwiązane. Niektóre pomocne narzędzia mogą znacznie ułatwić sprawę.
Tutorial Teufel w serwisie YouTube: Podłączanie kabli głośnikowych
Lisa udzieli Wam kilka wskazówek dotyczących podłączania kabli głośnikowych
Kable głośnikowe: podstawy
W systemie hi-fi każdy głośnik jest sterowany własnym sygnałem elektrycznym. Dlatego z każdego głośnika jest prowadzony kabel do odbiornika (amplitunera) lub wzmacniacza. W systemie 5.1 jest to sześć kabli, w systemie 7.1 osiem, a subwoofer aktywny jest zazwyczaj połączony z głośnkiem kablem mono Cinch/RCA. W pozostałych głośnikach zastosowane są natomiast dwuprzewodowe kable stereo; dwa przewody miedziane (druty przewodowe) przekazują sygnał audio z odbiornika do głośnika. Te przewody miedziane składają się z wielu cienkich drutów. Kabel jest osłonięty polietylenem, odsłonięte są tylko końce drutów – prąd powinien w końcu przez nie płynąć.
Jak prawidłowo ustalić przekrój poprzeczny kabla
Wybór odpowiedniego przekroju poprzecznego w głośnikach lub zestawach kina domowego jest często bagatelizowany. Kable głośnikowe w nowoczesnych pomieszczeniach mieszkalnych muszą teraz spełniać więcej niż tylko jedną funkcję techniczną, dlatego zmieniają się również wymagania dotyczące kabli. Powinny być one w miarę możliwości niewidoczne i zasadniczo pasować do reszty pomieszczenia, a z drugiej strony powinny być w stanie doskonale transmitować sygnał audio.
Aby dobrać odpowiedni przekrój, należy z fizycznego punktu widzenia założyć, że na każdym metrze kabla występuje pewna strata sygnału. Przy typowych długościach kabli i odpowiednim przekroju strata ta jest zazwyczaj niewielka. Oczywiście kabel powinien również pasować do złączy satelitów lub głośników. Informacja o tym, do jakiego przekroju kabla przystosowane są satelity, jest wyraźnie podana na stronach produktów.
Typowe rozmiary przekrojów to: 0,75 mm², 1,5 mm², 2,5 mm², 4 mm² i 6 mm²
✔ Porada: zasadniczo im krótsza jest ścieżka transmisji, tym większa jest możliwa głośność. Jednak krótkie trasy kablowe nie zawsze są możliwe, zwłaszcza w systemach kina domowego. W przypadku odległości transmisji powyżej 7 m zaleca się stosowanie kabla głośnikowego o przekroju 2,5 mm². W przeciwnym razie maksymalna głośność może dosłownie gubić się po drodze.
Kable głośnikowe Teufel
Co potrafią wtyki bananowe i końcówki kablowe
Czasami poszczególne przewody miedziane są dosyć krnąbrne. Na przykład mogą one wystawać i wyginać się na wszystkie strony. Ponadto wygląd luźno połączonych przewodów miedzianych nie trafia w każdy gust. W takich wypadkach pomocne są szczególnie końcówki kablowe i wtyki bananowe.
Końcówki kablowe: Są to mocowania, w które wsuwa się końcówki przewodów przed ich zamocowaniem za pomocą zacisków śrubowych lub wkrętów gwintujących. Końcówka złączy jest spłaszczona i podłączona w taki sam sposób w głośnikach, jak na wyjściu amplitunera (wzmacniacza). Średnica tulei i kabla musi się ze sobą zgadzać.
✔ Porada: W przypadku końcówek kablowych istnieje duże prawdopodobieństwo, że po pewnym czasie zaślepka zostanie poluzowana. Od czasu do czasu należy dokręcać nakrętkę.

Wtyki bananowe: wtyki bananowe podłącza się nieco inną metodą niż złącza głośnikowe czy klasyczne przewody miedziane. Nie są one mocowane zakrętką, ale wpinane do wyjścia odbiornika lub wzmacniacza.
Krok po kroku: w ten sposób można szybko i bezpiecznie podłączyć przewody
W 6 krokach podłączysz swoje głośniki – w naszym krótkim poradniku podsumowaliśmy dla Ciebie najważniejsze informacje.
- Ustawianie głośników i innych urządzeń
Najpierw ustaw głośniki oraz amplituner lub wzmacniacz. Podłączanie kabli będzie znacznie łatwiejsze, jeśli złącza będą łatwo dostępne.
- Okablowanie
Kable głośnikowe należy poprowadzić od głośników do amplitunera w taki sposób, aby nie przeszkadzały i nie stanowiły zagrożenia potknięcia. Pomocne mogą być w tym listwy z tworzywa sztucznego lub rurki kablowe.
- Podłączanie kabla do amplitunera
Odkręć śruby na wyjściu amplitunera z tyłu, aby powstała szczelina. W każdą z nich należy wcisnąć odizolowany koniec kabla.
- Zwróć uwagę na każdy przewód
Wprowadź odizolowane końcówki żył tak, aby żadna z nich nie wystawała.
- Wybór właściwych złączy
Łatwo rozpoznać, do których wyjść należy podłączyć kable głośnikowe, ponieważ gniazda są bardzo dokładnie oznaczone. Na przykład głośniki po prawej stronie należy podłączyć do wyjścia „Speaker right”.
- Pamiętaj o właściwej polaryzacji
Należy uważać, aby nie odwrócić biegunowości kabli głośnikowych. Żyła kabla podłączona do bieguna dodatniego głośnika musi być również podłączona do bieguna dodatniego amplitunera. Dla ułatwienia jeden z przewodów jest zazwyczaj oznaczony kolorem lub w inny sposób. Jeśli jeden głośnik jest podłączony odwrotnie niż pozostałe, głośniki będą działać przeciwko sobie: podczas gdy jedna membrana porusza się na zewnątrz, druga porusza się do wewnątrz. Może to prowadzić, zwłaszcza w zakresie basów, do wzajemnego wygaszania się sygnałów i pogorszenia obrazu przestrzennego.
Teufel łączy

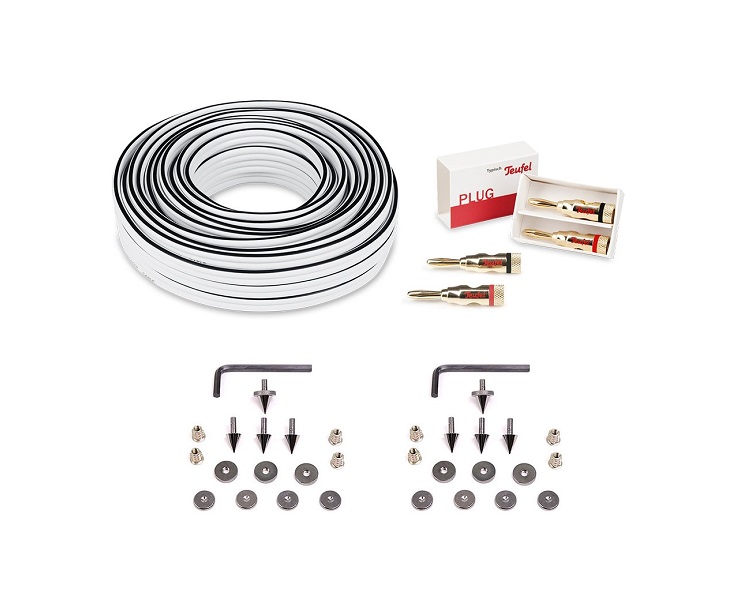

- Dzięki zestawowi kabli stereo „Performance” 2.0 jesteś doskonale przygotowany do podłączenia wysokiej jakości kolumn podłogowych. Oprócz kabla, zestaw zawiera również pasujące wtyki bananowe i kolce do satelit.
- Kabel koaksjalny C7515D o długości 1,5 m umożliwia łatwe podłączenie odtwarzacza Blu-ray lub CD do amplitunera. Wytrzymała powłoka chroni kabel przed uszkodzeniem.
- W naszym sklepie internetowym oferujemy kable głośnikowe o różnych długościach i średnicach. W przypadku produktów upewnij się, że zestaw kabli jest już objęty zakresem dostawy.
Te produkty mogą Cię zainteresować:
Wniosek: zręczność, która się opłaca
- Kabel głośnikowy w obszarze hi-fi zwykle składa się z dwóch miedzianych przewodów (drut).
- Subwoofery są podłączane osobno kablem Cinch/RCA (mono) (do „Sub out”).
- Odizolowane przewody głośnikowe mocowane są do wyjść odbiornika (amplitunera) za pomocą zacisków śrubowych. Ważne jest, aby żadne przewody miedziane nie wystawały ani się nie zaginały.
- Alternatywnie możesz użyć wtyków bananowych lub końcówek kablowych.
- Do okablowania wystarczy 6 prostych kroków.
Najczęściej zadawane pytania
Aby przygotować kable głośnikowe, należy najpierw wyłączyć amplituner lub wzmacniacz. Przytnij kable do odpowiedniej długości i zdejmij około 10–15 mm izolacji z obu końców. Odsłonięte żyły miedziane należy lekko skręcić, aby żadna z nich nie wystawała – zapobiega to zwarciom.
Bieguny dodatnie i ujemne muszą być prawidłowo połączone – czyli czerwony z czerwonym, a czarny z czarnym. Jeśli jeden głośnik jest podłączony odwrotnie niż pozostałe, powoduje on wygaszanie sygnałów. W rezultacie zwłaszcza bas i obraz przestrzenny mogą wydawać się znacznie słabsze.
Kable głośnikowe można łączyć bezpośrednio lub za pomocą różnych wtyczek i końcówek:
– Podłączenie bezpośrednie: włóż końce kabli do zacisków śrubowych i dokręć je.
– Tuleje izolacyjne: chronią żyły i zapewniają stabilne mocowanie.
– Wtyki bananowe: łatwe podłączanie, idealne do częstego zmieniania połączeń.
– Końcówki kablowe: podobnie jak tuleje, zapewniają dodatkowe bezpieczeństwo.
W przypadku głośników wyposażonych w dwie pary zacisków, takich jak seria Teufel Definion, można oddzielnie podłączyć pasmo wysokich i średnich tonów oraz pasmo niskich tonów. W tym celu należy najpierw usunąć metalowe mostki między zaciskami. Jeśli mostki pozostaną na miejscu, rozdzielenie w trybie bi-wiring nie będzie miało żadnego efektu. W przypadku bi-amping obowiązuje dodatkowo następująca zasada: mostki mogą niedopuszczalnie połączyć ze sobą wyjścia oddzielnych wzmacniaczy mocy. Różnica polega na sposobie doprowadzenia sygnału. W trybie bi-wiring wykorzystuje się dwa kable z tego samego wzmacniacza, natomiast w trybie bi-amping – oddzielne wzmacniacze mocy dla obu pasm.
W przypadku odległości do 5 m wystarczą kable głośnikowe o przekroju od 1,5 do 2,5 mm². Od 10 m zaleca się stosowanie kabli o przekroju od 2,5 do 4 mm². Należy również zwrócić uwagę na maksymalny przekrój kabla dopuszczalny przez zaciski przyłączeniowe.
